Le modèle S.I.R. a été présenté pour la première fois par KERMACK & McKENDRICK à Londres et Cambridge en 1927 pour expliquer a posteriori l’évolution de l’épidémie de peste à Bombay en 1905-1906.
A chaque instant on décide de diviser la population en trois catégories (qu’on appelle « compartiments » dans le langage de l’épidémiologie): - les individus « Susceptibles » ou « Sains » (S) : ceux qui n’ont jamais eu la maladie et peuvent la contracter ; - les individus « Infectés » (I) : les malades, ce sont aussi les contagieux (c’est une hypothèse de ce modèle) ; - les individus « Rétablis » (R, comme « Recovered » en anglais) : ceux qui ont déjà eu la maladie et sont désormais immunisés contre cette maladie. Dans ce modèle on inclut dans ce groupe les personnes décédées (puisqu’elles ne peuvent plus contracter la maladie).
On travaillera avec des variables normalisées: leur valeur est comprise entre \(0\) et \(1\) et représente une fraction de la population totale (P).
Le modèle s’écrit \( \begin{cases} S'(t)=-\beta S(t)I(t)\\ I'(t)=\beta S(t)I(t)-\nu I(t)\\ R'(t)=\nu I(t) \end{cases} \)
Dans la suite, considérons les données initiales: - \(S(0)=0.99\) - \(I(0)=0.01\) - \(R(0)=0\)
Pour la rugéole on prendra - \(\beta=0.8\) = taux de transmission (plus il est grand, plus la maladie est infectieuse) - \(\nu=0.05\) = taux de rémission ou de décès du virus ( = 1 / (duréé moyenne de l’infection); plus \(\nu\) est petit, plus le temps durant lequel le malade est contagieux est grand )
On simulera pour \(t\in[0;90]\) jours
%reset -f
%matplotlib inline
from matplotlib.pylab import * # importe aussi numpy sans alias
beta = 0.8
nu = 0.05
# yy=[S,I,R]
phi0 = lambda S,I,R,t : -beta*S*I
phi1 = lambda S,I,R,t : beta*S*I-nu*I
phi2 = lambda S,I,R,t : nu*I
S0=0.99
I0=1-S0
R0=0
tt = linspace(0,90,91) # en jours
h = tt[1]-tt[0]Q1
Soit \(P(t)=S(t)+I(t)+R(t)\). Montrer que \(P\) est un invariant.
\(P'(t)=S'(t)+I'(t)+R'(t)=-\beta S(t)I(t)+\beta S(t)I(t)-\nu I(t)+\nu I(t)=0\).
Q2

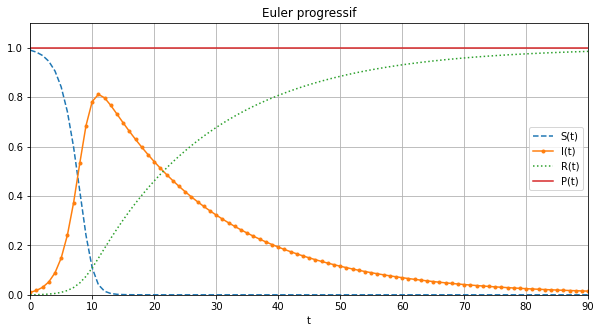

Calculer la solution approchée obtenue par la méthode d’Euler Progressif avec \(91\) points.
Afficher ensuite sur le même repère \(t\mapsto S(t)\), \(t\mapsto I(t)\), \(t\mapsto R(t)\) et \(t\mapsto P(t)\).
On notera \(S_n\approx S(t_n)\), \(I_n\approx I(t_n)\) et \(R_n\approx R(t_n)\).
Euler explicite \( \begin{cases} S_{n+1}=S_n+h\varphi_0(S_n,I_n,R_n,t_n),\\ I_{n+1}=I_n+h\varphi_1(S_n,I_n,R_n,t_n),\\ R_{n+1}=R_n+h\varphi_2(S_n,I_n,R_n,t_n). \end{cases} \)
# S0, I0, R0, h variables globales
def euler_progressif(phi0,phi1,phi2,tt):
SS = [S0]
II = [I0]
RR = [R0]
for i in range(len(tt)-1):
SS.append(SS[i]+h*phi0(SS[i],II[i],RR[i],tt[i]))
II.append(II[i]+h*phi1(SS[i],II[i],RR[i],tt[i]))
RR.append(RR[i]+h*phi2(SS[i],II[i],RR[i],tt[i]))
return [SS,II,RR]
[SS_ep, II_ep, RR_ep] = euler_progressif(phi0,phi1,phi2,tt)
figure(figsize=(10,5))
PP_ep=[SS_ep[i]+II_ep[i]+RR_ep[i] for i in range(len(tt))]
plot(tt,SS_ep,'--',tt,II_ep,'.-',tt,RR_ep,':',tt,PP_ep)
xlabel('t')
legend(['S(t)','I(t)','R(t)','P(t)'])
title('Euler progressif')
grid()
axis([tt[0],tt[-1],0,1.1]);
Q3

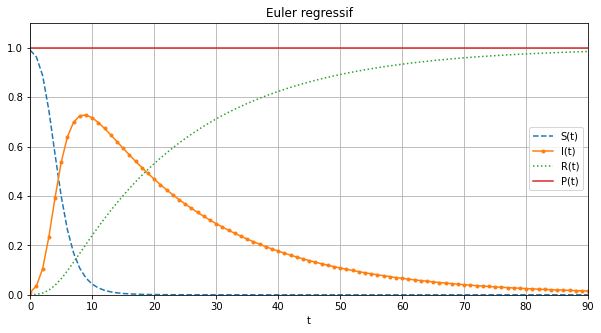

Calculer la solution approchée obtenue par la méthode d’Euler Régressif avec \(91\) points.
Afficher ensuite sur le même repère \(t\mapsto S(t)\), \(t\mapsto I(t)\), \(t\mapsto R(t)\) et \(t\mapsto P(t)\).
On notera \(S_n\approx S(t_n)\), \(I_n\approx I(t_n)\) et \(R_n\approx R(t_n)\).
Euler implicite \( \begin{cases} S_{n+1}=S_n+h\varphi_0(S_{n+1},I_{n+1},R_{n+1},t_{n+1}),\\ I_{n+1}=I_n+h\varphi_1(S_{n+1},I_{n+1},R_{n+1},t_{n+1}),\\ R_{n+1}=R_n+h\varphi_2(S_{n+1},I_{n+1},R_{n+1},t_{n+1}). \end{cases} \)
from scipy.optimize import fsolve
# S0, I0, R0, h variables globales
def euler_regressif(phi0,phi1,phi2,tt):
SS = [S0]
II = [I0]
RR = [R0]
for i in range(len(tt)-1):
sys = lambda z : [ -z[0]+SS[i]+h*phi0(z[0],z[1],z[2],tt[i+1]) , -z[1]+II[i]+h*phi1(z[0],z[1],z[2],tt[i+1]) , -z[2]+RR[i]+h*phi2(z[0],z[1],z[2],tt[i+1]) ]
Stemp,Itemp, Rtemp = fsolve( sys , (SS[i],II[i],RR[i]) )
SS.append(Stemp)
II.append(Itemp)
RR.append(Rtemp)
return [SS,II,RR]
[SS_er, II_er, RR_er] = euler_regressif(phi0,phi1,phi2,tt)
figure(figsize=(10,5))
PP_er=[SS_er[i]+II_er[i]+RR_er[i] for i in range(len(tt))]
plot(tt,SS_er,'--',tt,II_er,'.-',tt,RR_er,':',tt,PP_er)
xlabel('t')
legend(['S(t)','I(t)','R(t)','P(t)'])
title('Euler regressif')
grid()
axis([tt[0],tt[-1],0,1.1]);
Q4

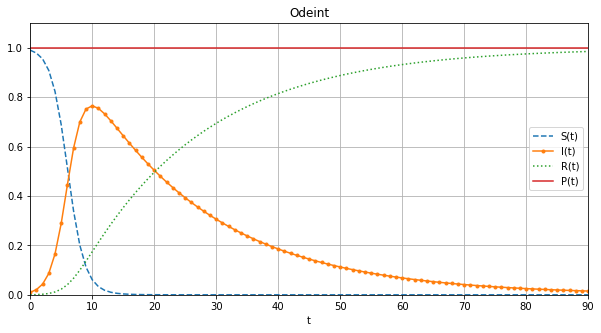

Calculer la solution approchée obtenue par la fonctionodeintdu module scipy.
Afficher ensuite sur le même repère \(t\mapsto S(t)\), \(t\mapsto I(t)\), \(t\mapsto R(t)\) et \(t\mapsto P(t)\).
from scipy.integrate import odeint
pphi = lambda yy,t : [ phi0(yy[0],yy[1],yy[2],t), phi1(yy[0],yy[1],yy[2],t), phi2(yy[0],yy[1],yy[2],t) ]
CI = [S0,I0,R0]
sol = odeint(pphi,CI,tt)
SS,II,RR = sol[:,0],sol[:,1],sol[:,2]
figure(figsize=(10,5))
PP = [SS[i]+II[i]+RR[i] for i in range(len(tt))]
plot(tt,SS,'--',tt,II,'.-',tt,RR,':',tt,PP)
xlabel('t')
legend(['S(t)','I(t)','R(t)','P(t)'])
title('Odeint')
grid()
axis([tt[0],tt[-1],0,1.1]);
On notera \(\varphi_k\stackrel{\text{déf}}{=}\varphi(t_k,u_k)\). Soit la méthode multipas \( u_{n+1} =2\gamma u_{n} +\left(1-2\gamma \right)u_{n-1} +h\left(\gamma \varphi_{n+1} +\left(2-3\gamma \right)\varphi_{n}\right). \)
Q5
Pour quelles valeurs de $$ est-elle consistante?
\(p=1\): c’est une méthode à \(q=p+1=2\) : - $a_0=2$ et $a_1=1-2$ - $b_0=2-3$ et \(b_1=0\) - $b_{-1}=$
La méthode est implicite si \(\gamma\neq0\).
import sympy as sym
sym.init_printing()
sym.var('gamma')
p=1
a0=2*gamma
a1=1-2*gamma
b0=2-3*gamma
b1=0
bm1=gamma
cond11=a0+a1
cond12=-(0*a0+1*a1)+(bm1+b0+b1)
display(cond11)
display(cond12.factor())
display(sym.solve([sym.Eq(cond11,1),sym.Eq(cond12,1)],gamma))\(\displaystyle 1\)
\(\displaystyle 1\)
\(\displaystyle \left[ \right]\)
Q6
Pour quelles valeurs de \(\gamma\) est-elle convergente?
sym.var('r')
rho=r**2-a0*r-a1
display(sym.factor(rho))
sol=sym.solve(rho,r)
display(sol)\(\displaystyle \left(r - 1\right) \left(- 2 \gamma + r + 1\right)\)
\(\displaystyle \left[ 1, \ 2 \gamma - 1\right]\)
cond=sym.solve([abs(c)<=1 for c in sol],gamma)
print('La première condition impose')
display(cond) La première condition impose\(\displaystyle 0 \leq \gamma \wedge \gamma \leq 1\)
Q7
Quel ordre de convergente a-t-elle?
cond2=(0*a0+1*a1)+2*(-(-1)*bm1+0*b0+1*b1)
display(cond2.factor())
display(sym.solve(sym.Eq(cond2,1),gamma))\(\displaystyle 1\)
\(\displaystyle \left[ \right]\)
cond3=(0*a0-1*a1)+3*(1*bm1+0*b0+1*b1)
display(cond3.factor())
display(sym.solve(sym.Eq(cond3,1),gamma))\(\displaystyle 5 \gamma - 1\)
\(\displaystyle \left[ \frac{2}{5}\right]\)
On conclut que - le schéma est convergent au moins d’ordre 2 pour tout \(\gamma\in[0,1[\) - le schéma est convergent à l’ordre 3 pour \(\gamma=\frac{2}{5}\) (et on peut montrer qu’il n’est pas d’ordre 4)
Q8

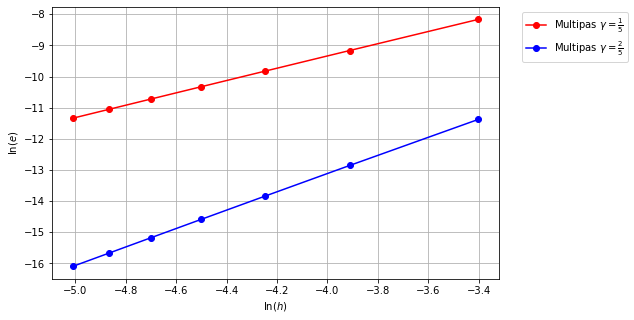

Pour deux valeurs différentes de \(\gamma\) pour lesquelles le schéma est convergent (dont une qui donne l’ordre de convergence maximale), vérifier empiriquement l’ordre de convergence sur le problème de Cauchy \( \begin{cases} y'(t) = y(t)(1-y(t)), &\forall t \in I=[0,1],\\ y(0) = 2, \end{cases} \) après avoir calculé la solution exacte.
sympy) pour estimer les erreurs:%reset -f
%matplotlib inline
from matplotlib.pylab import *
# variables globales
t0 = 0
tfinal = 1
y0 = 2
phi = lambda t,y : y*(1-y)import sympy as sym
sym.init_printing()
t = sym.Symbol('t')
y = sym.Function('y')
edo= sym.Eq( sym.diff(y(t),t) , phi(t,y(t)) )
display(edo)
solgen = sym.dsolve(edo)
display(solgen)
consts = sym.solve( sym.Eq( y0, solgen.rhs.subs(t,t0)) , dict=True)[0]
display(consts)
solpar=solgen.subs(consts).simplify()
display(solpar)
sol_exacte = sym.lambdify(t,solpar.rhs,'numpy')\(\displaystyle \frac{d}{d t} y{\left(t \right)} = \left(1 - y{\left(t \right)}\right) y{\left(t \right)}\)
\(\displaystyle y{\left(t \right)} = \frac{1}{C_{1} e^{- t} + 1}\)
\(\displaystyle \left\{ C_{1} : - \frac{1}{2}\right\}\)
\(\displaystyle y{\left(t \right)} = \frac{2 e^{t}}{2 e^{t} - 1}\)
On calcule la solution approchée pour différentes valeurs de \(N\):
from scipy.optimize import fsolve
def multipas(phi, tt, gamma):
h = tt[1] - tt[0]
uu = [y0]
uu.append(sol_exacte(tt[1]))
for i in range(1,len(tt) - 1):
temp = fsolve( lambda x : -x+2*gamma*uu[i]+(1-2*gamma)*uu[i-1]+h*(gamma*phi(tt[i+1],x)+(2-3*gamma)*phi(tt[i],uu[i])) ,uu[i])
uu.append( temp )
return uu
H = []
err_mp_2 = []
err_mp_3 = []
N = 10
for k in range(7):
N+=20
tt = linspace(t0, tfinal, N + 1)
h = tt[1] - tt[0]
yy = [sol_exacte(t) for t in tt]
uu_mp_2 = multipas(phi, tt, 1/5)
uu_mp_3 = multipas(phi, tt, 2/5)
H.append(h)
err_mp_2.append(max([abs(uu_mp_2[i] - yy[i]) for i in range(len(yy))]))
err_mp_3.append(max([abs(uu_mp_3[i] - yy[i]) for i in range(len(yy))]))
print ('Multipas gamma=1/5 ordre=%1.2f' %(polyfit(log(H),log(err_mp_2), 1)[0]))
print ('Multipas gamma=2/5 ordre=%1.2f' %(polyfit(log(H),log(err_mp_3), 1)[0]))
figure(figsize=(8,5))
plot(log(H), log(err_mp_2), 'r-o', label=r'Multipas $\gamma=\frac{1}{5}$')
plot(log(H), log(err_mp_3), 'b-o', label=r'Multipas $\gamma=\frac{2}{5}$')
xlabel('$\ln(h)$')
ylabel('$\ln(e)$')
legend(bbox_to_anchor=(1.04, 1), loc='upper left')
grid(True)
show()
Multipas gamma=1/5 ordre=1.97
Multipas gamma=2/5 ordre=2.94
